El radio modem compatible con las interfaces en serie más utilizadas
SATELLINE-3AS VHF es un módem de radio VHF half duplex que opera en una banda de frecuencia de 135… 174 MHz ó 218… 238 MHz. La separación entre canales de 12,5 y 25 kHz está disponible, con velocidades de datos por aire de 9600 bps o 19200 bps, respectivamente.
Una ventaja especial de la banda de frecuencia VHF, es la mayor cobertura. Con la misma potencia portadora y la misma ganancia de antena, los rangos de conexión son entre un 30 y un 50 por ciento mayores que los alcanzados con un módem de radio UHF equivalente.
El radio módem es compatible con las interfaces serie RS-232, RS-485 y RS-422 más utilizadas. El VHF SATELLINE-3AS(d) con una potencia de salida de 5 W y un disipador de calor es la opción apropiada cuando se requiere una transmisión continua (cuando el ciclo de trabajo del transmisor excede el 20%). En aplicaciones móviles de gestión de flotas, el uso de frecuencias VHF reduce significativamente el desvanecimiento de la señal.
El producto está disponible con y sin display y con o sin pieza de refrigeración.

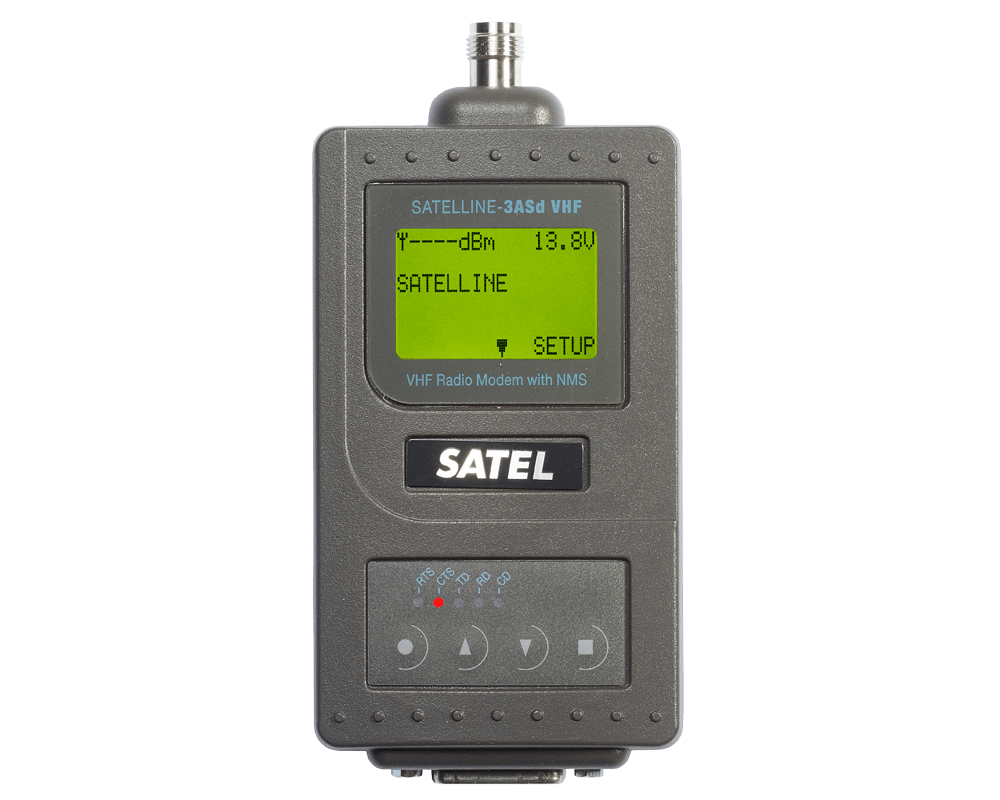

El modelo SATELLINE-3ASd VHF está equipado con una pantalla LCD, que facilita la fácil programación del módem radio.
Beneficios de los SATEL NMS
Una red de VHF SATELLINE-3AS(d) consiste en equipos radio que remotamente se pueden ajustar a través de la estación maestra mediante el software SATEL NMS (Network Management System). El SATEL NMS proporciona una poderosa herramienta gráfica para el diseño y la monitorización de la red de radio.
Los radiomódems NMS controlan el estado de la conexión de radio, en particular la intensidad de la señal (RSSI), el nivel de tensión de la fuente de alimentación y la temperatura interior del módem. La información se transmite al software, donde se almacena y se muestra como registros y datos de tendencias. Con la ayuda de la pantalla gráfica del software, el usuario puede configurar, añadir o eliminar módems de radio, así como establecer enlaces de repetidor, sin necesidad de un terminal.
Otros beneficios de los NMS:
- Fiabilidad mediante la detección anticipada de fallos y averías.
- Reducción de los costes de configuración y mantenimiento gracias a la configuración remota
- Flexibilidad en la adaptación a los protocolos y aplicaciones del cliente
Modelos disponibles y códigos de producto:
- SATELLINE-3AS VHF (YM5000) sin pantalla y parte de refrigeración
- SATELLINE-3ASd VHF (YM5010) con pantalla, pero sin parte refrigerante
- SATELLINE-3AS VHF C (YM5020) sin pantalla, pero con parte refrigerante
- SATELLINE-3ASd VHF C (YM5030) con pantalla y parte de refrigeración
IMÁGENES DE PRODUCTO
| Especificación | Valor |
|---|---|
| Frequency range | 135 … 174 MHz |
| Tuning range | 135 … 155, 138 … 160 MHz | 155 … 174 MHz |
| Channel spacing | 12.5 / 25 kHz fixed |
| Sensitivity/Carrier power | -115 dBm / 5 W |
| Interface | RS-232, 422, 485 |
| Data speed | Radio 19200 / RS 38400 bps |
| Operating voltage | +10.6 … +25 Vdc (-15% / +20%) |
| Power consumption | RX 1.7 W / TX 6.6 W @ 1 W, 22 W @ 5 W |
| Size/Weight | 137 x 67 x 29 mm / 265 g | 137 x 80 x 56 mm / 550 g |
| Connectors | D15 / TNC female |
| CRS-2M (YC0103) / CRS-2F (YC0104) | Interface cable, length 2 meter, includes power supply wires, with D15 / D9 male OR CRS-2F female -connectors |
| CRS-9M (YC0203) | Interface cable, length 2 meters, with D9 male / D9 male connectors |
| CRS-PB (YC0501) | Profibus interface cable, length 2 meter, includes power supply wires, with D15 / D9 male -connectors for RS-485 interface |
| CRS-TSU (YC0271) | Length 2 meters or 50 cm, with D15 male / D15 female connectors, to be used between radio modem and I-LINK 100 |
| CRS-NMS (YC0302) | Length 1.5 meters, with D15 male / 2 x D9 female connectors from Master modem to user system and NMS PC, including power supply wires |
| CRF-1 (YC1101) | RG58, lenght 1 meter with TNC male / TNC female -connectors |
| CRF-5F (YC1105) / CRF-5M (YC1106) | RG-58, lenght 5 meter with TNC male / TNC female -connectors OR CRF-5M TNC male / TNC male -connectors |
| CRF-50 (YC1150) | Length 50 cm with TNC male / TNC male from band-pass filter to radio |
| ECOFLEX10 (YC1004) | Low loss (0.9 dB / 10 m) cable for cable lengths upto 20 meter with N or TNC -connectors |
| ECOFLEX15 (YC1005) | Low loss (0.6 dB / 10 m) cable for cable lengths over 20 meter with N -connectors |
| NARS-1F-4A (YC0204) | Interface adapter with D15 male / D9 female –connectors, 4 A fuse. Including power supply wires and programming switch |
| NARS-2 (YC0485) | Interface adapter with D15 male / screw connectors, 650 mA fuse adapter for RS-422 / 485 interface |
| Antennas | Directional and Omnidirectional Antennas |
| Power supply DIN (YP7524) | Power supply for DIN-rail, Input 100–240 Vac / Output 24 Vdc / 2.5 A |
| A-AC (YP0115) | Power supply for tabletop or wall mount usage. Input 100–240 Vac / Output 15 Vdc / 4.6 A |
