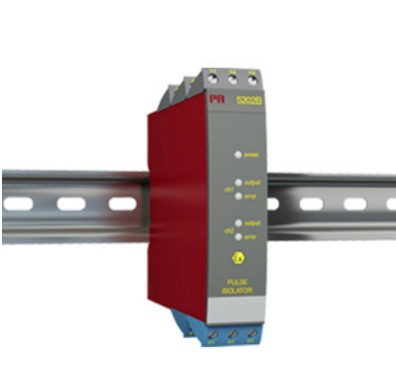

Aislador de pulsos
5202B
– 2 canales – 2 ó 4 salidas
– Salida doble
– Aislamiento galvánico de hasta 3,75 kVCA en los 5 puertos
– Detección de error en el cable
– Alimentación universal CA o CC
Aplicación
- Aislador de pulsos con barrera de seguridad para alimentar sensores NAMUR instalados en áreas peligrosas.
- Aislador de pulsos con barrera de seguridad para la detección de contactos mecánicos instalados en áreas peligrosas.
- Una señal de entrada puede ser usada en dos salidas separadas.
- Una alarma de error de cable puede ser detectada en una salida separada.
Características técnicas
- El PR5202B1 y el PR5202B2 tienen relés de conmutación o de colectores NPN abiertos dispuestos en la zona segura.
- El PR5202B4 tiene cuatro relés SPST, los cuales se activan simultaneamente dos a dos, dispuestos en la zona segura.
Cada relé puede ser programado para funcionar como N.A. o N.C. - Entradas, salidas y alimentación están libres de potencial y separadas galvánicamente.
- El 5202B está diseñado de acuerdo a estrictos requerimientos de seguridad y, por ello, puede aplicarse en instalaciones de SIL 2.
Montaje / instalación
- Montado vertical u horizontalmente en carril DIN. Pueden ser montados hasta 84 canales por metro.
IMÁGENES DE PRODUCTO
[shortcode-variables slug=»contact-product-info»]
Especificación | Valor |
---|---|
Temperatura de funcionamiento | -20°C a +60°C |
Dimensiones (HxAxP) | 109 x 23,5 x 130 mm |
Alimentación universal | 21,6…253 VCA, 50…60 Hz ó 19,2…300 VCC |
